■ обзор
TM30B предлагает несколько конфигураций компонентов, позволяющих использовать их как для работы в вакууме, так и для работы под давлением или для чередования операций вакуума и давления. Инновационная компактная конструкция включает передовые технологии, которые позволяют ему работать тяжелее, тише и дольше, надежнее и эффективнее .
Насосы TM30B-C могут быть установлены в любом положении и могут подавать до 4 л / мин в зависимости от модели и будут работать при давлении до 130 кПа.
Функции:
1. высочайшее соотношение производительность / размер
Инновационные и эффективные инженерные разработки позволяют серии TM30A выходить за рамки возможностей в легком и компактном размере.
2. работает тише
Оптимизированная головка, камера и путь потока снижают шум без ущерба для производительности.
3. длится надежно дольше
Использование усовершенствованного эластомера диафрагмы и превосходной конструкции бесщеточного двигателя устанавливает высочайший стандарт безремонтной работы, превышающей 10 000 часов.
4. незагрязненный поток
отсутствие загрязнения среды благодаря безмасляной работе
5. небольшая вибрация
Благодаря передовым технологиям, высококачественным подшипникам, превосходному бесщеточному двигателю
6. высокий уровень газонепроницаемости
Благодаря структурированной диафрагме, оптимизированной по нагрузкам, новым клапанам и системам уплотнения, точному размещению головки насоса
7. экстремальная химическая стойкость
Возможно использование химически стойких материалов, таких как FFPM, PTFE, FPM или других комбинаций материалов для деталей, которые позволяют перекачивать коррозионный газ.
8. оптимальное решение для вашего приложения
Широкий стандартный ассортимент материалов, двигателей, напряжений позволяет конфигурировать выбранную систему из нескольких компонентов.
Варианты смачиваемых материалов:
1. Дополнительные мембранные материалы:
EPDM для нормального воздуха
ПТФЭ для агрессивного воздуха, такого как кислота, щелочной воздух, озон и т. Д.
2. Дополнительные материалы клапана:
EPDM для нормального воздуха
FPM для агрессивного воздуха, такого как кислота, щелочь, озон и т. Д.
КОД МОДЕЛИ ДЛЯ ЛЕГКОГО ЗАКАЗА
Код модели идентичен номеру заказа, он состоит из следующего:
Двигатель C - Бесщеточный двигатель постоянного тока без сердечника, срок службы 15000 часов
(Примечание: также доступны другие варианты срока службы: A Мотор -3000 часов с щеткой для премиум-класса; B Мотор -1500 часов с обычной щеткой; D Мотор-15000 часов без сердечника без щетки; H Мотор-10000 без щеток.)
Применение:
Универсальность насосов TOPSFLO позволяет охватить широкую область применения. Наши насосы за многие годы зарекомендовали себя в следующих областях:
Промышленное давление и вакуум
Портативные аналитические инструменты
Медицинское диагностическое оборудование
Мониторы для отбора проб воздуха
Мониторы дыхания
Детекторы утечки газа или запаха
■ спецификации
Максимальный расход: 4 л/мин
Максимальное давление: 130 кПа
Максимальный вакуум: 65 кПа
Напряжение питания: 6 В / 12 В / 24 В
Ресурс службы: 15 000 часов
Режим работы: Непрерывный или прерывистый
Функции: Работа «всухую», самовсасывание
Тип насоса: Мембранный насос
Температура окружающей среды: от +5 до +70 °C (от 41 до 158 °F)
Условия эксплуатации: В помещении
Рабочая среда: Большинство газов
Уровень шума (на расстоянии 1 м): до 50 дБ
Входной патрубок: Наружный диаметр 4,9 мм / Внутренний диаметр 2,8 мм
Выходной патрубок: Наружный диаметр 4,9 мм / Внутренний диаметр 2,8 мм
Рекомендуемый шланг: Внутренний диаметр 4,0 мм
Габариты: 80 мм × 31 мм × 60 мм
Максимальное давление: 130 кПа
Максимальный вакуум: 65 кПа
Напряжение питания: 6 В / 12 В / 24 В
Ресурс службы: 15 000 часов
Режим работы: Непрерывный или прерывистый
Функции: Работа «всухую», самовсасывание
Тип насоса: Мембранный насос
Температура окружающей среды: от +5 до +70 °C (от 41 до 158 °F)
Условия эксплуатации: В помещении
Рабочая среда: Большинство газов
Уровень шума (на расстоянии 1 м): до 50 дБ
Входной патрубок: Наружный диаметр 4,9 мм / Внутренний диаметр 2,8 мм
Выходной патрубок: Наружный диаметр 4,9 мм / Внутренний диаметр 2,8 мм
Рекомендуемый шланг: Внутренний диаметр 4,0 мм
Габариты: 80 мм × 31 мм × 60 мм
■ параметр
| Model | Нагнетательный насос | Вакуумный насос | Номинальное напряжение | Ток холостого хода | Макс Давление | Максимальный вакуум | Максимальный расход |
| (Item Number) | (Item Number) | (Vdc) | (A) | (KPa) | (KPa) | (L/min) | |
| TM30B-C | TM30B-C12-P13004 | TM30B-C12-V6504 | 12/24 | 0.24/0.15 | 130 | -65 | 4 |

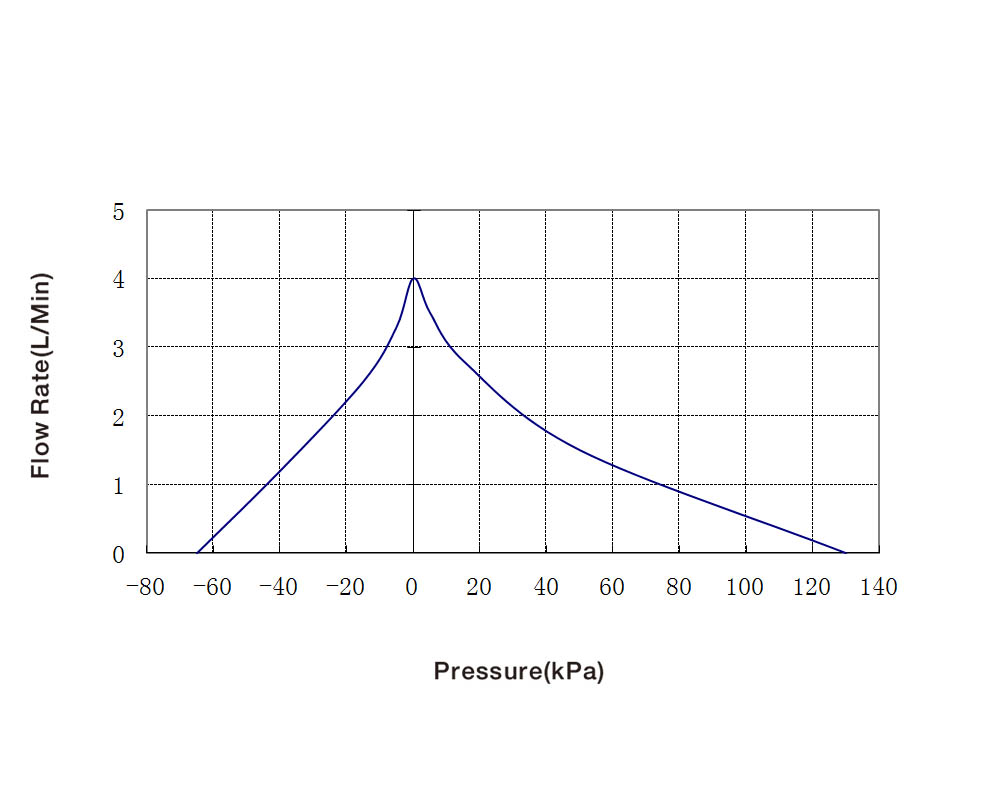

■ Кривая и измерение
.jpg)

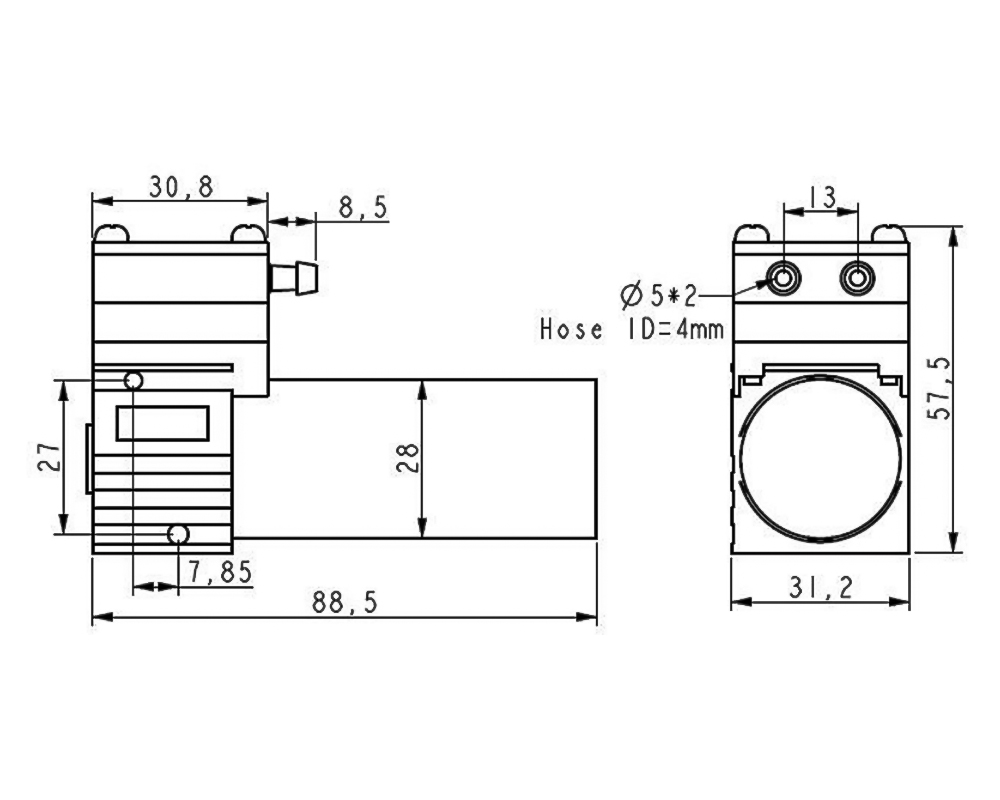

Dimension:
.jpg)
